2022年7月26日

2点を通る円の作図

数学 作図問題 2点を通る円
「線分\text{AB, AC}がある。ここに次の条件を満たす円\text{O}を定規とコンパスで作図せよ。

条件1:円\text{O}は点\text{C}と線分\text{AB}2:1に内分する点\text{P}を通る。
条件2:円\text{O}は直線\text{AC}を接線とする。」

 このような問題はどのように解けばよいでしょうか?

 まずは\text{AB}の内分点\text{P}を作図します。

1.

垂直二等分線の作図
線分\text{AB}の垂直二等分線を作図し、中点\text{D}をとります。

2.

垂直二等分線の作図
線分\text{AC}の垂直二等分線を作図し、中点\text{E}をとります。

3.

重心の作図
線分\text{BE}\text{CD}を引き、その交点を\text{F}とします。
これは三角形\text{ABC}の重心です。

4.

2:1の内分点の作図
\text{F}を通り、\text{BC}に平行な線を引き、\text{AB}との交点が内分点\text{P}となります。

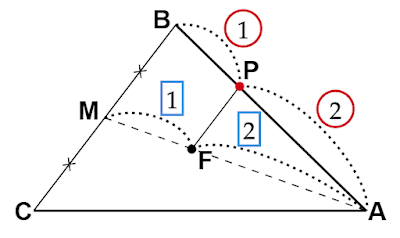

重心と相似
\text{F}が重心なので、直線\text{AF}は線分\text{BC}の中点\text{M}を通ります。
\text{BC}//\text{PF}なので同位角が等しいことから△\text{ABM}△\text{APF}が相似であることがわかります。その相似比は重心の性質より\text{AF}:\text{FM}=2:1であり\text{AM}:\text{AF}=3:2であることから、\text{AB}:\text{AP}=3:2そして\text{AP}:\text{PB}=2:1であることを確かめることができます。

 次は中心\text{O}を見つけます。

5.

垂直二等分線の作図
線分\text{CP}の垂直二等分線を作図します。

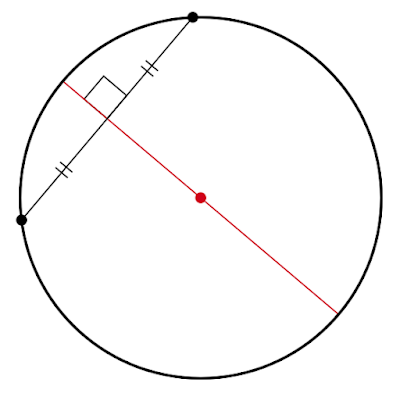

円の弦の垂直二等分線と中心
これは、円周上の異なる2点を結ぶ線分(弦)の垂直二等分線上に必ず円の中心が存在するためです。

6.

垂線の作図
\text{C}を通る線分\text{AC}に対する垂線を引き、5.の垂直二等分線との交点が円\text{O}の中心となります。
接線と半径
これは、接線は接点を通る半径に対し必ず垂直になるためです。
直線\text{AC}が円\text{O}の接線であり、円\text{O}が点\text{C}を通るならば点\text{C}は接点であることがわかります。

7.

2点を通る円
\text{O}を中心とする半径\text{OP}の円を描くと上図のようになります。
